উৎপত্তি স্থল:
শেনঝেন, চীন
পরিচিতিমুলক নাম:
Polcd
সাক্ষ্যদান:
RoHS, ISO9001
মডেল নম্বার:
PCB800852
যোগাযোগ করুন
ভিডিও
ভিডিও
ভিডিও
ভিডিও

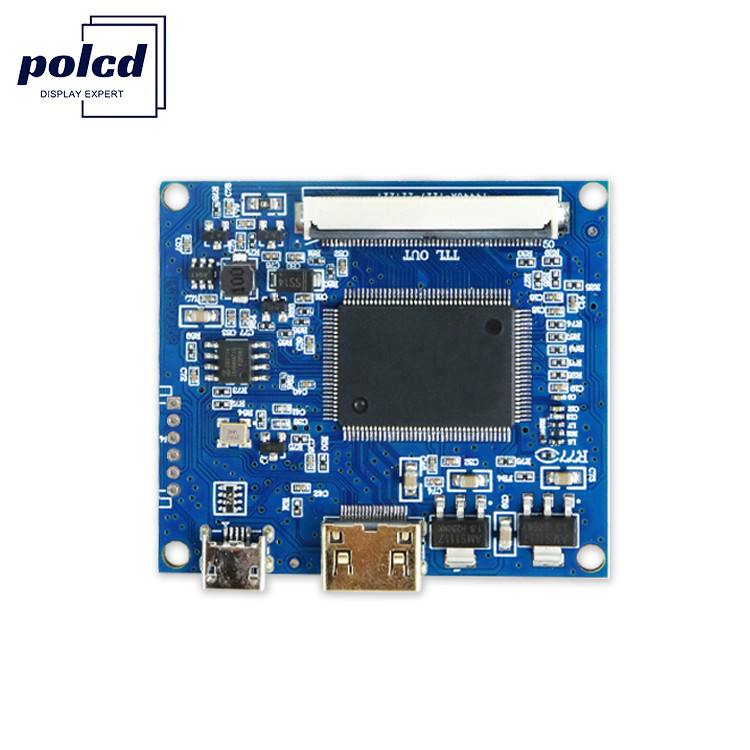

ইউনিভার্সাল এলসিডি পিসিবি বোর্ড এইচডি-এমআই ভিজিএ কন্ট্রোলার বোর্ড
পিসিবি পণ্যগুলির চেহারা, আকার এবং কার্যকারিতা ঠিক একই, তবে চালিত এলসিডি স্ক্রিন মডেলগুলি আলাদাঃ
| ড্রাইভার বোর্ড মডেল | ফাংশন বর্ণনা | মন্তব্য |
| PCB800850 | সাপোর্ট 3.5 ইঞ্চি এলসিডি | সংজ্ঞা রেফারেন্স LQ035NC111 |
| PCB800851 | সমর্থন 4.3 ইঞ্চি-40P এলসিডি | সংজ্ঞার রেফারেন্স AT043TN24V।1 |
| PCB800852 | সমর্থন 50PIN LCD | সংজ্ঞা রেফারেন্স AT070TN92 |
| PCB800853 | 40PIN LCD সমর্থন | সংজ্ঞার রেফারেন্স EJ070NA-01J |
| মাত্রাঃ ৫২*৪৬*৬ মিমি | ||
ইন্টারফেস ফাংশন বর্ণনা
| এইচডি-আইএম | এইচডি-এমআই ইনপুট | এইচডি-আইএম স্ট্যান্ডার্ড ১।2 |
| ইউএসবি ১ | পাওয়ার ইনপুট | ৫ ভোল্ট |
| J4 | পাওয়ার ইনপুট | ৫ ভোল্ট |
| CON8 | টাচ আউটপুট পোর্ট | স্ক্রিন কোণে সরাসরি অ্যাক্সেস |
| CON6 | TTL-50PIN সিগন্যাল আউটপুট | সংজ্ঞা রেফারেন্স AT070TN92 |
বৈশিষ্ট্য
1. Mirco ইউএসবি পাওয়ার সাপ্লাই ইন্টারফেস, 5V স্ট্যান্ডার্ড পাওয়ার সাপ্লাই, 1.5A এর বেশি হতে হবে।
2. কোন বোতাম নেই এবং কোন রিমোট কন্ট্রোল নেই. এটি স্বয়ংক্রিয়ভাবে এইচডি-এমআই চ্যানেলে স্যুইচ করবে এইচডি-এমআই প্লাগ ইন করার পর.
3. 1 চ্যানেল HD-MI সিগন্যাল ইনপুট, এবং এই আইসি HD-MI 1 সমর্থন করে।2
4এইচডি-এমআই একটি উচ্চমানের মিনি গোল্ডেন বেস।
5. স্ক্রিন ইন্টারফেস উচ্চ মানের স্বর্ণিত সংযোগকারী-50PIN-AT070tn92 সংজ্ঞা গ্রহণ করে।
6. ইউএসবি-ডিএম + ডিপি সংকেত বাহ্যিকভাবে প্রসারিত করা যেতে পারে।
7ড্রাইভার বোর্ড একটি বিশেষ সার্কিট ডিজাইন গ্রহণ করে যা 10V এর মধ্যে LED ব্যাকলাইট চালাতে পারে এবং 180MA এর সর্বাধিক বর্তমান আউটপুট সমর্থন করে।
9. টিটিএল সিগন্যাল আউটপুট সমর্থন.
এটি AT070TN92 এর মতো সাধারণ 50PIN 6.5 ′′ 7 ′′ 8 ′′ 9 ′′ 10.1 ইঞ্চি এলসিডি স্ক্রিনগুলিকে সমর্থন করতে পারে।
এই ড্রাইভার বোর্ডটি সম্পূর্ণ এসএমডি প্রযুক্তি গ্রহণ করেছে। সংশ্লিষ্ট পরামিতিগুলি শিল্প মান অনুযায়ী ডিজাইন করা হয়েছে এবং শিপিং স্ট্যান্ডার্ডগুলি বেসামরিক মান অনুযায়ী।
10. এই ড্রাইভার বোর্ড একটি দ্বি-পার্শ্বযুক্ত স্বর্ণযুক্ত বিশেষ FPC আসন ব্যবহার করে। FPC উপরের এবং নীচের সংযোগগুলির মধ্যে পার্থক্য করে না এবং সরাসরি ব্যবহার করা যেতে পারে।
পরিবহন, সঞ্চয়স্থান, ব্যবহারের প্রয়োজনীয়তা
1. ভারী চাপ বা বাঁক বিকৃতি প্রয়োগ করবেন না।
2. অ্যান্টিস্ট্যাটিক এবং জল প্রতিরোধী
3. আপেক্ষিক আর্দ্রতা < 80%
4অপারেশন তাপমাত্রাঃ -1~60°C
5. অপারেশন আর্দ্রতাঃ 0 ~ 40 °C
J4-INপিওয়ারসিঅনেক্টর
| 1 | +5V | পাওয়ার সাপ্লাই ইনপুট ভোল্টেজ |
| 2 | ডি+ | ইউএসবি সংকেত সংযোগ |
| 3 | ডি- | ইউএসবি সংকেত সংযোগ |
| 4 | জিএনডি | জিএনডি |
| 5 | এভি | কোন ফাংশন নেই |
| 6 | জিএনডি | মাটি |
এইচ ডি-এমআইসিঅনেক্টর
| 1 | মিনি এইচডি-এমআই স্ট্যান্ডার্ড ইন্টারফেস | স্ট্যান্ডার্ড ক্যাবল উপলব্ধ |
এমআইআরসিওইউএসবিসিঅনেক্টর
| 1 | মিরকো ইউএসবি স্ট্যান্ডার্ড ইন্টারফেস | স্ট্যান্ডার্ড ক্যাবল উপলব্ধ |
CON4 --এই ইন্টারফেস LCD স্ক্রিন FPC এর উপরের এবং নীচের সংযোগের মধ্যে পার্থক্য করে না।
